Game-Konsolen Reworkstation

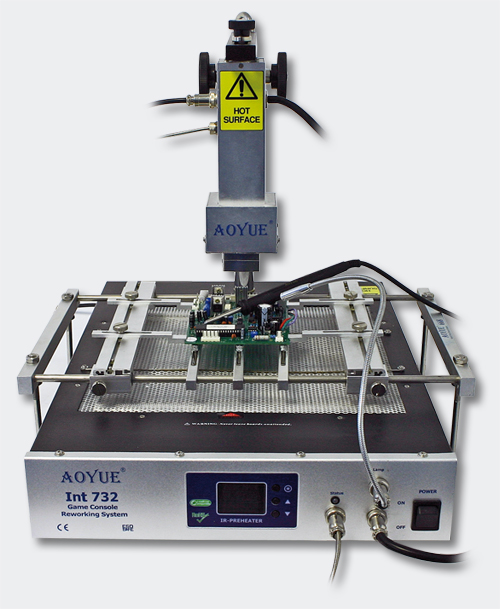

AOYUE 732 Quartz (IR) - Lötsystem
 |
Technische Daten
|
| Typ |
732 Infrarot (IR) Lötsystem |
| Eingangsspannung |
230V / 50Hz |
| Output-Voltage |
15 - 24V AC, Preheater 220VAC |
| Leistungsaufnahme (gesamt) |
2100 W
|
| Leistungsaufnahme, je Baugruppe |
Quartz-Gun 500 W,
Preheater 1500 W,
Lötkolben 75 W |
| Temperatur |
00°C-480°C (Infrarot)
50°C-350°C (Preheater)
200°C-480°C (Lötkolben) |
| Heizungstypen |
Gun: Convection Quartz Infrarot
Preheater: Quartz Infrarot
Lötkolben: Keramik Heizelement |
| Maße der Heizstrahler |
Gun: 60 x 60 mm
Preheater: 310 x 310 mm |
| Maße des Hauptgerätes |
520 x 370 x 410 mm |
| Maße des PCB Halters |
450 x 280 x 134 mm |
| Gewicht (ca.) |
11,6 kg |
| |
Vorteile
|
Die Aoyue Int. 732 verbindet einen großen Preheater mit einer leistungsstarken Quartz Top Heater Gun und einer bleifreien Lötstation.
Mit dieser Station ist es möglich, 3 Arten von Reparaturen an zum Beispiel Gamestations / Spielekonsolen durchzuführen:
- Ein vollautomtischer Reflow Prozess kann ohne den Anwender ablaufen
- Mit dem internen Temperatursensor kann man Reballen oder schon verlötete Chipsätze nachlöten
- Mit dem externen Temperatursensor können Sie den manuellen Reworkprozess selber kontrollieren
Durch Sensoren, welche an der Platine befestigt werden können, ist eine präzise Temperaturkontrolle möglich, dies verringert temperaturbedingte PCB Board-Schäden. Es werden zwei Sensoren verwendet, um die Temperatur zu überwachen und zu kontrollieren ein weiterer Sensor dient zur Überwachung anderer Bereiche der Platine, die gegebenenfalls temperaturempfindliche Bauteile beinhalten können.
Der 310x310mm große Quartz-Preheater mit 1500 Watt minimiert Platinen Deformationen. Die 60x60mm große Quartz-Gun arbeitet mit 500 Watt sehr zuverlässig beim Verlöten von BGAs. Die 732 Int. ist mit dem neuen Platinen Haltesystem von Aoyue ausgestattet, dieser Multipoint Halter hat neun Sicherrungsschrauben, um auch unterschiedliche Boardgrößen sicher festhalten zu können.
Das System ist Mikroprozessor gesteuert und verfügt über eine einfach zu bedienende digitale Anzeige. Das Gerät hat einen eingebauten Überhitzungsschutz, der die Temperatur begrenzt. Das System begrenzt automatisch den Temperaturanstieg (Industriestandard), der Anstieg beträgt dann 3°C pro Sekunde. Dadurch werden Schäden an empfindlichen elektronischen Bauteilen minimiert, was für einen sauberen Arbeitsprozess sorgt.
| |

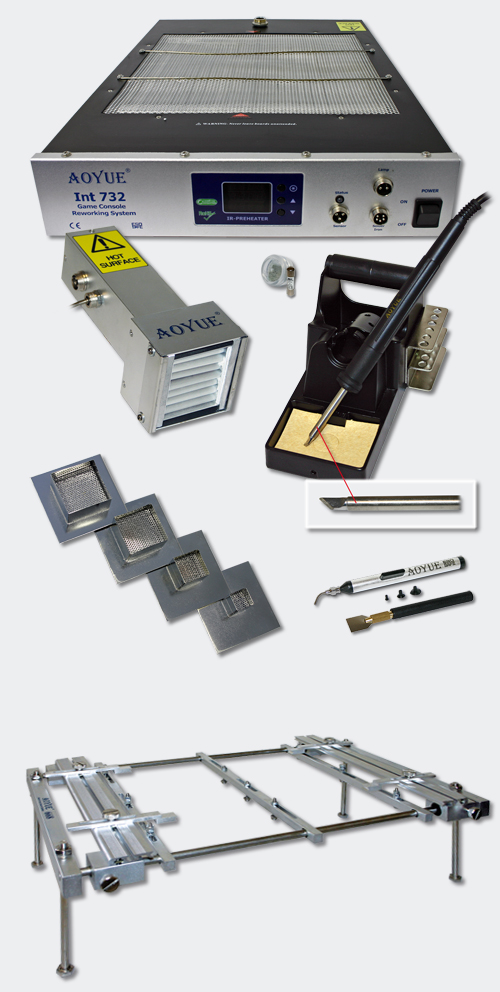

Lieferumfang
|
- PCB Halter
- Heißluftdüsen
- bleifreie Lötstation
- Vacuum Pick Up Set
- Bauteilhebewerkzeug
- externe Temperaturfühler
- Hauptgerät - inkl. massives Stativ
- Infrarot Gun - sicher geführt im Stativ
- Preheating Station - komplett integriert
Funktionsweise von Aoyue Infrarot Lötstationen
Die Erwärmung des Bauelementes erfolgt über die Absorption der IR-Strahlung. Da aber die metallischen Anschlüsse der Bauelemente nur eine geringe Absorption aufweisen, d.h. die IR-Strahlung reflektieren, muss die Wärme an die Lötstellen vor allem über das Bauelement selbst, über die ebenfalls erwärmte Leiterplatte und die umgebende Luft zugeführt werden. Deshalb arbeitet man mit beidseitig angebrachten Strahlern (Preheater von der Unterseite und IR-Licht von der Oberseite), um möglichst die gesamte Umgebung der Lötstelle zu erwärmen bzw. vorzuwärmen. Die Temperatur der einzelnen Bauelemente kann sehr unterschiedlich sein. Die Absorption hängt vom Material und von der Wellenlänge und diese wiederum von der Strahlertemperatur ab. Die Erwärmung großer und dicker SMDs erfolgt langsamer als die kleiner und dünner SMDs.
|
